Bygelkorgar och kantbyglar

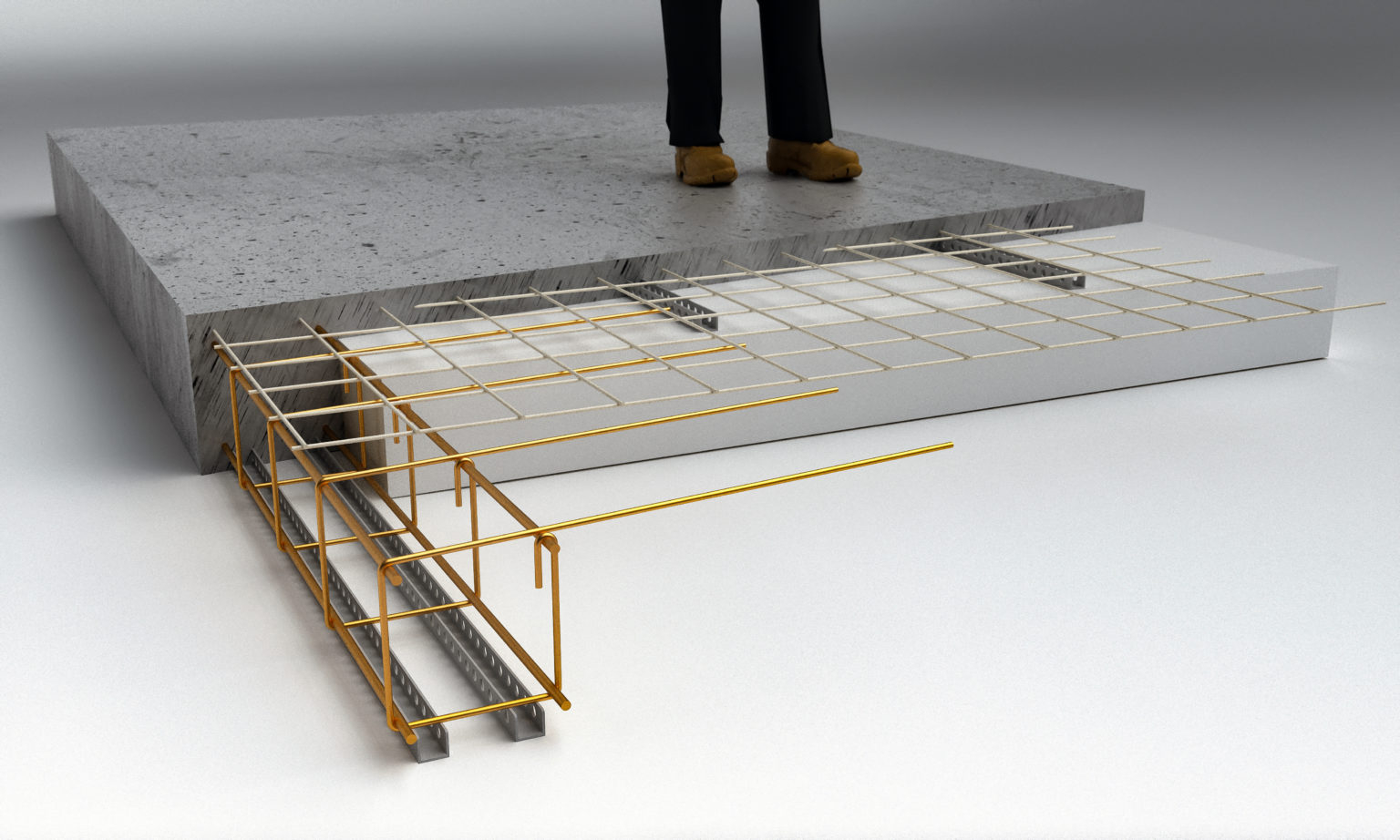

Bygelkorgar eller kantbyglar används vid armering av plattor på mark till kantbalken, dvs. kantbalksarmering.

För att ta upp laster från till exempel bärande väggar, behöver bottenplattor ofta kantbalksarmering. Fördelen med prefabricerade bygelkorgar är att de enkelt lyfts på plats och skarvas i varandra. Bygelkorgarna är en lagervara och finns för snabb leverans.

De lagerförda bygelkorgarna används för enklare kantbalksarmering, till exempel villa eller garage. Vid behov kan man dimensionera upp bygelkorgen med kompletterande rakjärn. Mängden armering kan behöva kontrolleras mot K-ritningar eller konstruktör.

För större konstruktioner levererar vi prefabricerad skräddarsydd kantbalksarmering.

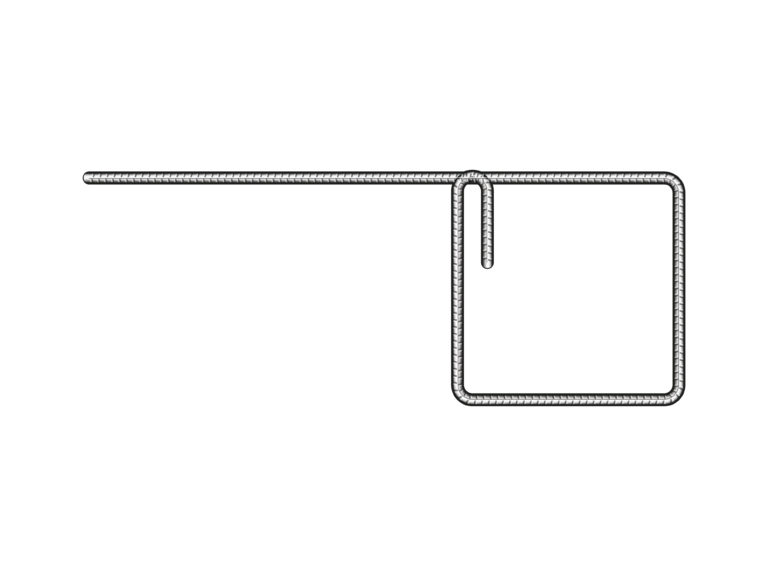

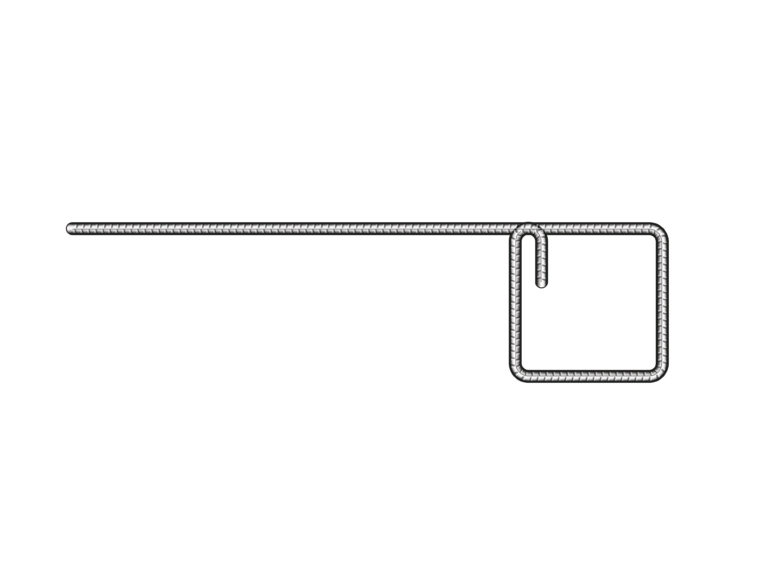

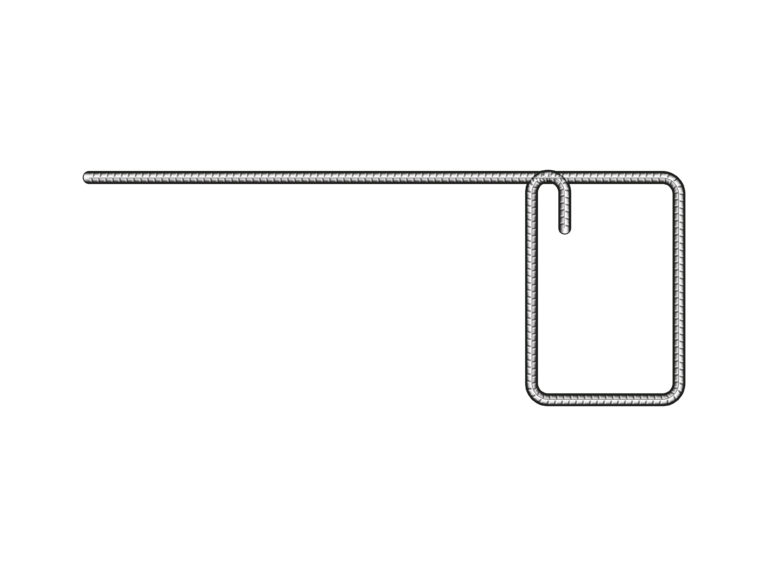

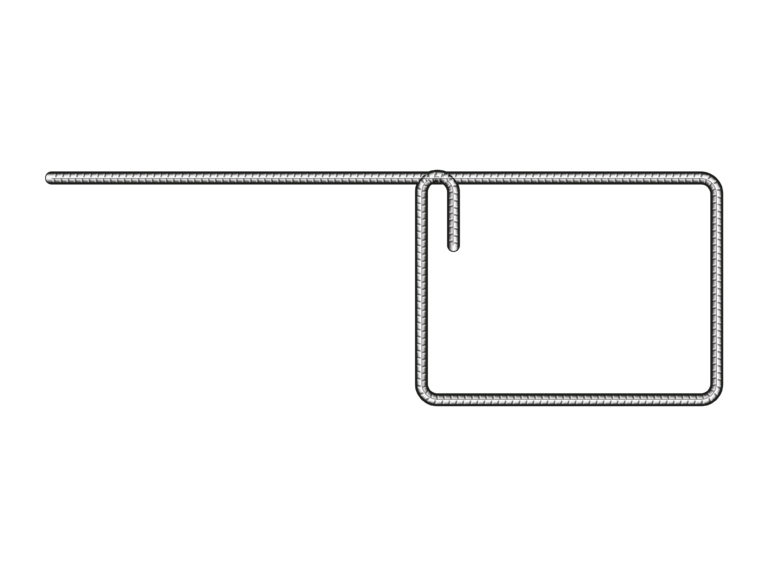

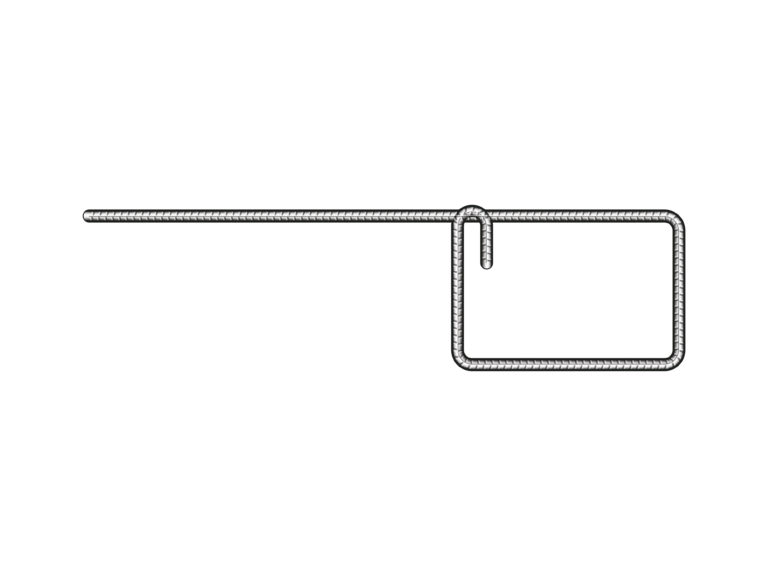

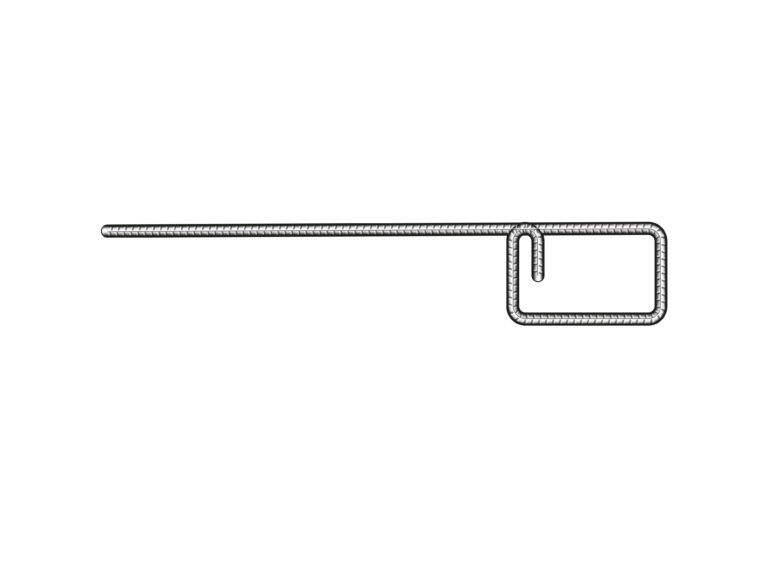

Bygelkorgar K500C-T

Typ	Dim mm	Åtgång st/m	Vikt kg/st	Antal/bunt	Mått A mm	Mått B mm	Mått C mm	Mått D mm
K120	8	ca 3	0,48	50	750	120	200	120
K200	8	ca 3	0,56	50	800	200	200	200
K300	8	ca 3	0,61	50	800	300	200	300
K300C	10	ca 3	0,61	50	800	300	300	300
K300B	10	ca 3	0,97	50	800	200	300	200
K400B	10	ca 3	1,21	50	900	300	400	300
K220Ö	10	ca 3	0,60	50	150	220	340	220
KB12	12	4 st/hörn	1,04	16	600	600	–	–
KB10Ö	10	4 st/hörn	0,49	50	220	600	–	–

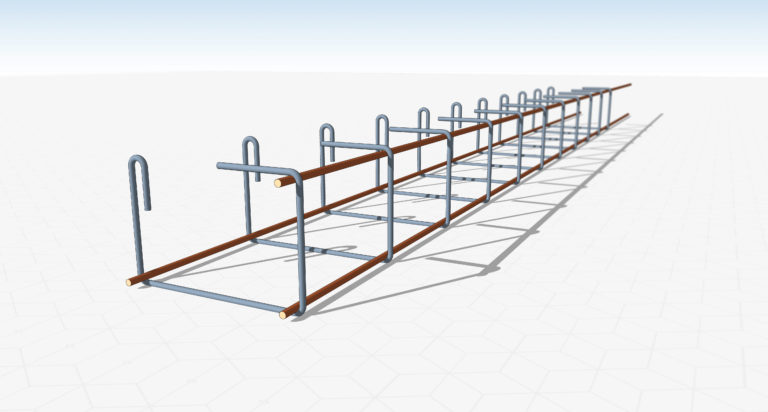

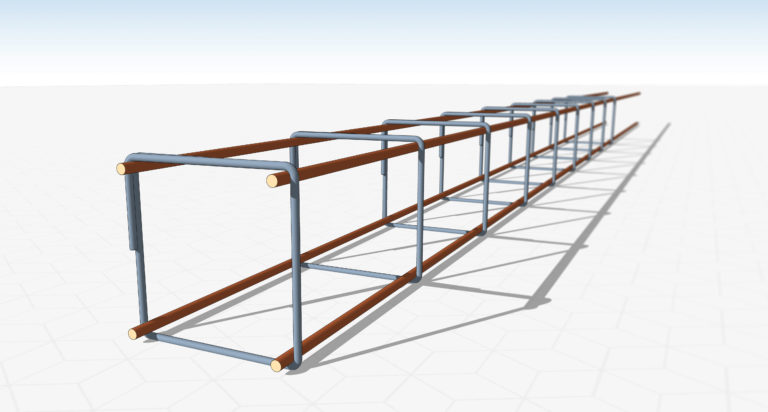

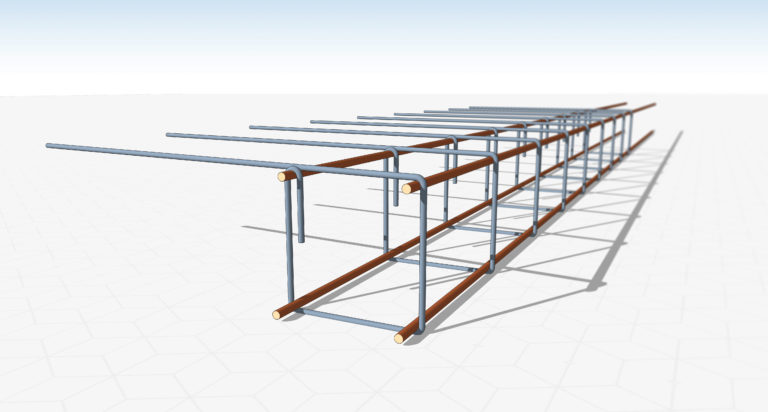

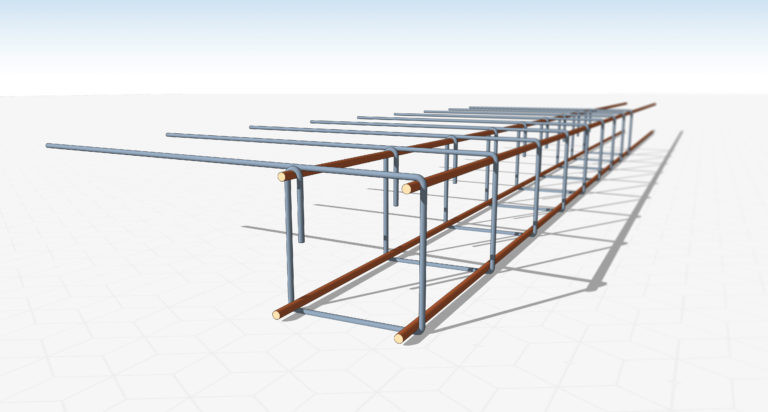

Kantbygel K500C-T

Typ	⌀ bygel	Mått bygel mm	⌀ rakjärn	Längd	Täckande längd	Vikt kg/st	S-avstånd byglar
BK-K120	8	750 x 120 x 200 x 120	12	4000 mm	3300 mm	19,15	300 mm
BK-K200	8	800 x 200 x 200 x 200	12	4000 mm	3300 mm	20,2	300 mm
BK-L200	8	200 x 200 x 200 x 200	12	3000 mm	2275 mm	13,4	325 mm
BK-K220Ö	10	150 x 220 x 340 x 220	12	4000 mm	3300 mm	17,3	300 mm

Montering av bygelkorgar

Montering av bygelkorgar
Montering av prefabricerade bygelkorgar är mycket enklare än att montera lös armering med allt vad det innebär av kapning, bockning och najning. Dessutom är bygelkorgarna stabilare och mer precisa.

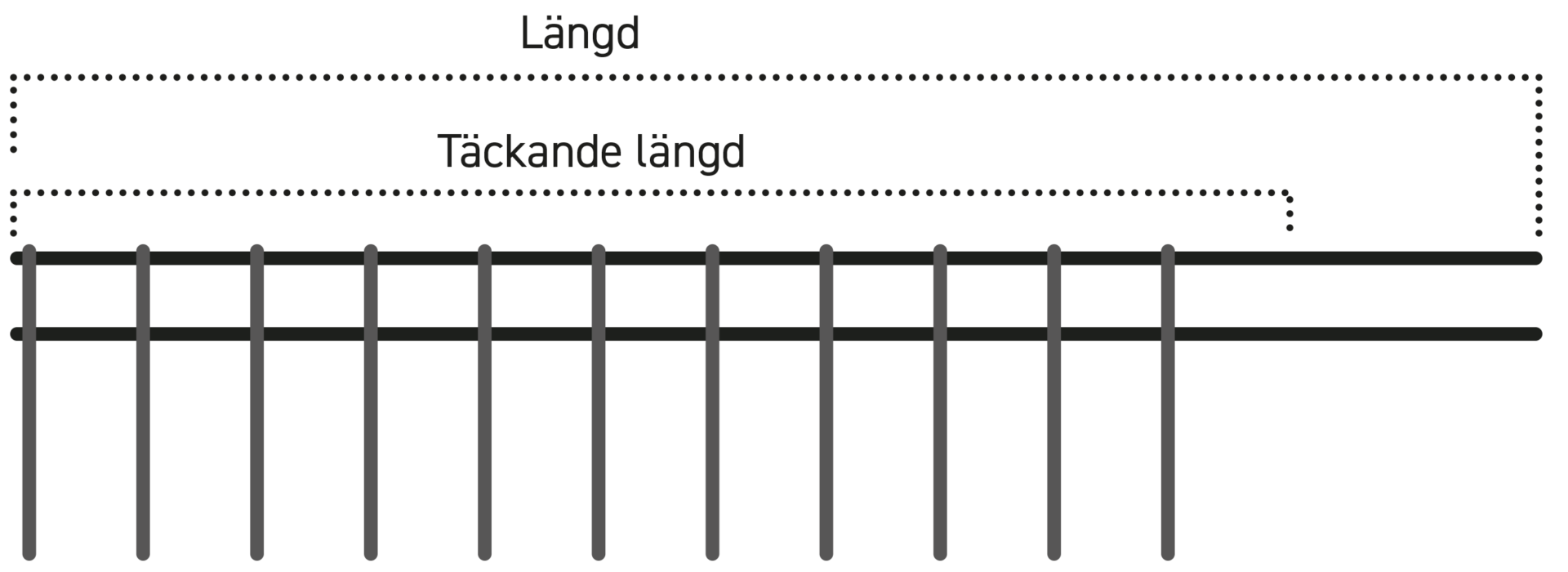

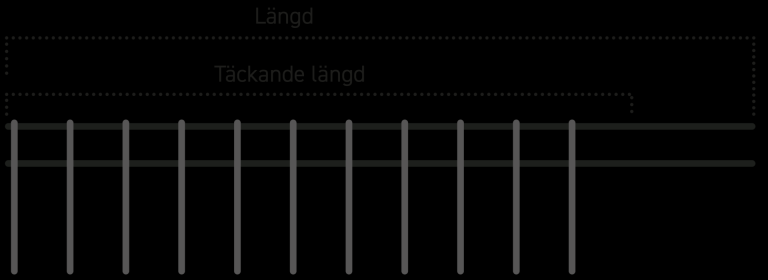

Vid beställning av bygelkorgar ska du vara uppmärksam på skillnaden mellan ”längd” och ”täckande längd”. Den första inkluderar bygelkorgens utstick som används för ihopskarvningen.
Bygelkorgarna placeras ovanpå distanslinjaler och skarvas ihop. Dra ihop utsticken lite grann med najtråd. Nu kan du föra in dem med korrekt avstånd i föregående bygelkorg. Knipsa av najtråden – utsticken flexar ut och skarven sitter fast ordentligt.

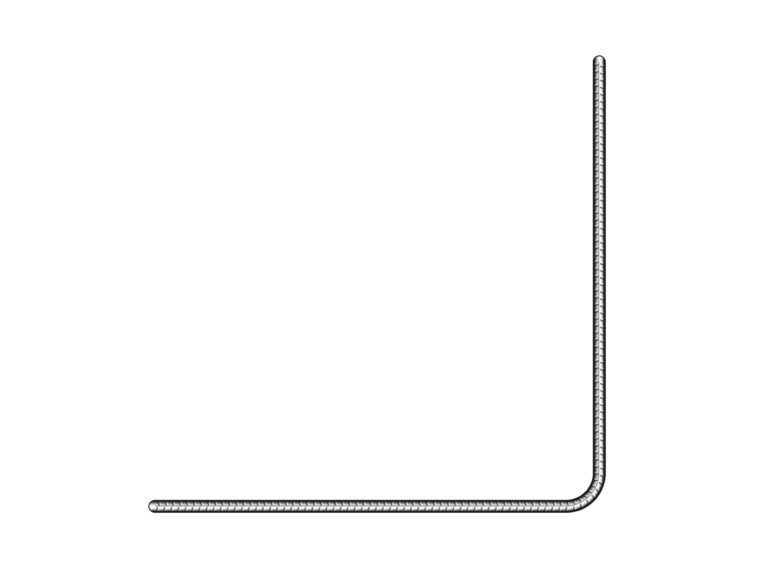

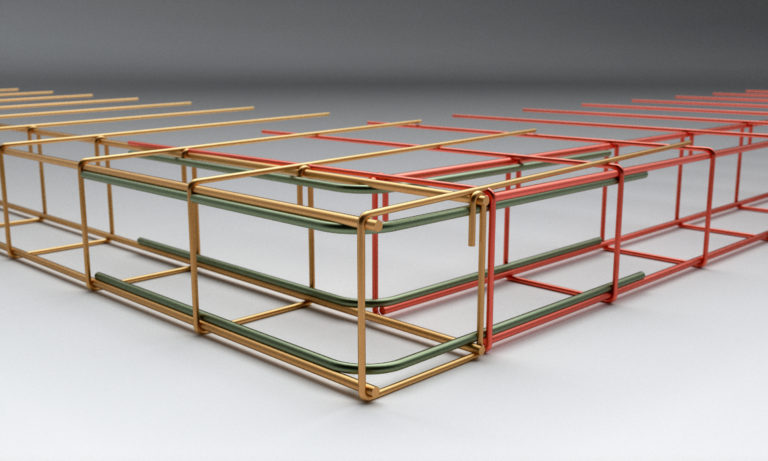

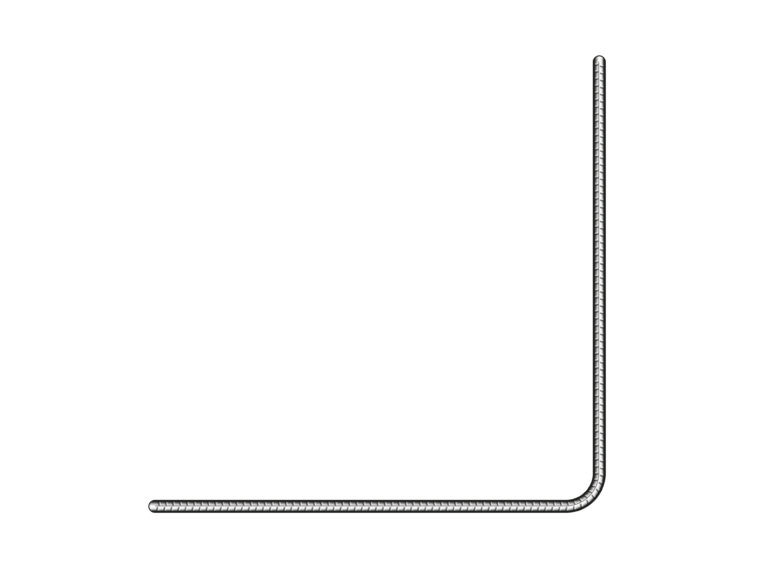

Vid bottenplattans hörn skarvas bygelkorgarna ihop med B-järn (med lite tur kan bygelkorgens utstick bockas till istället). Lämpliga B-järn finns som lagervara.
Armeringsnätet läggs ovanpå bygelkorgen. Tänk på att naja ihop bygelkorgen med armeringsnätet. Annars riskerar armeringsnätet deformeras av tyngden från betongen och täckskiktet kan äventyras.
